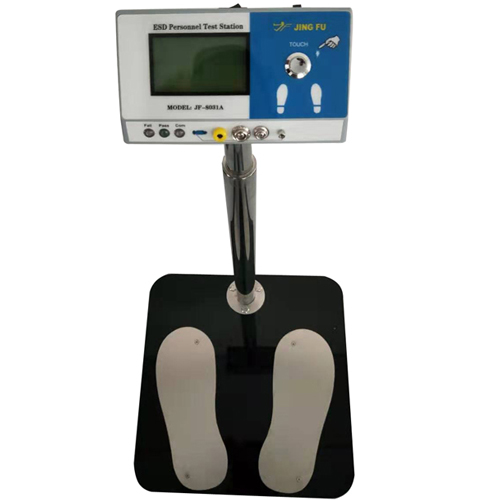

JF-8031A数显双脚人体综合测试仪

1、  本产品特点突出可快速测试ESD装备，三个独立装置（左鞋、右鞋、手腕带）一次完成ESD检测，本测试仪具有考勤、门禁功能、ESD测试，是一款三合一的仪器。

2、  LCD液晶显示，电阻数字显示范围（工鞋750ＫΩ-100ＭΩ，手腕带750ＫΩ-10ＭΩ）、低于750KΩ值显示LO、工鞋高于100MΩ显示HI；手腕高于10MΩ值显示HI有带说话。

3、  如果三个测试通道大测试范围内，立即有开门信号输出可控制三辊闸、风淋室或其它电锁门等。

表1



安装支架步骤：

1、  将踏板上的配线支架底部穿出顶部再插在仪器上。

2、  三套M8X30MM将支架与踏板固定。

3、  将仪器固定螺丝M3X15MM三套相对位置固定。

4、  将支架升降锁紧钮锁定支架高度。

5、  请插入电源造配器，将开关置ON位静态直流电流为9V



只要双脚力道均地分别踏大相对的金属板上，戴好手腕带挟入或插入手腕接线口上，手指轻轻按在金属测试按钮5-10秒左右就一目了然地知道ESD装备是否合格，电阻值是多少，手指松开测试按钮后回到闲时幕继续重复。



注意事项：

请勿戴手套或用指甲接在金属测试按钮，测试时请勿手掌接触手腕接线柱或腕扣上，踏板保持干燥清洁，支架要放在干燥的地面上，严禁私自拆机维修！由于天气使人皮肤干燥无法测试通过时，建仪测试手指摸一下湿海棉后再测试。

附件

电源适配器一个，支架安装螺丝M8x30mm三套，仪器固定螺丝M3x15mm三套，支架升降锁螺丝一个，保修卡一张。
