JF-8031AA智能人体综合测试仪

JF-8031AA ESD智能人体综合测试仪

打开计算机在D盘找到1.（ ZKTimeManager_Release_0719） 双击，弹出2.（ZKTimeManager.exe）双击

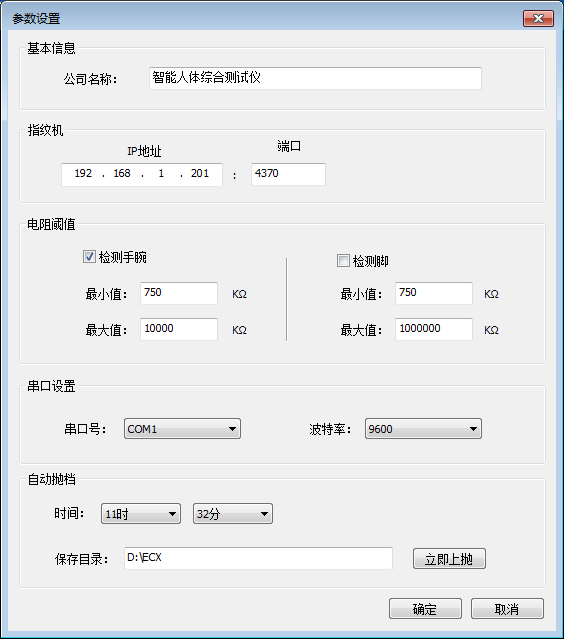

本测试仪是一种能方便快捷地测试手腕带和脚，导电鞋的穿戴情况的装置，实用测试测试范围为100KΩ～1000000KΩ,全量程精度误差小于10%，测试仪操作非常简单，阻值可以直观的显示在显示屏上并自动判断是否过通防静电要求（具体使用用方法见测试说明）。使用者可以根据测试需要设置相关参数。可修改公司名称，检测手腕和检测脚可按照需要的范围100KΩ～1000000KΩ，也可以保存目录。

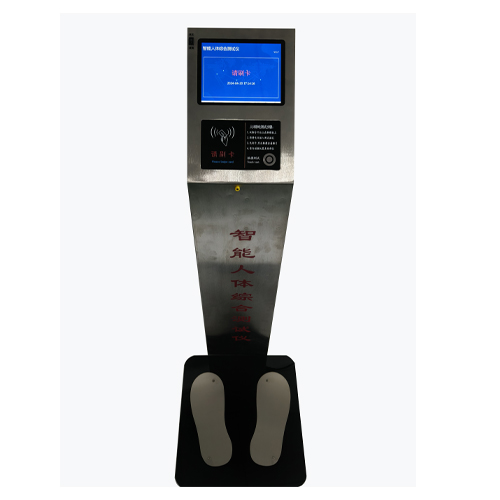

图1

1. 测试阻值符合国际标准，档位标准可设置。可测试手腕带。

2. 测试仪脚踏板应区分左右脚以符合国际规范。不能仅是一片金属踏板供双脚测试。

3. 静电测试仪与管理系统之间信号连接线可以接。

4. 测试仪分单机模式和联网模式，可单独进行测试，也可连接服务器进行联网测试和记录资料。并可以同时或分级测试手腕带和脚环，导电鞋，防静电鞋的穿戴情况，节省测试时间。

5. 测试仪LCD屏上可显示设置好的电阻值为标准，方便使用人员知道目前使用阻值高低标准，测试速度快，单机使用1秒内完成结果显示，显示数字化阻值并区分颜色（红色超标.白色合格）。

6. 测试按钮为触摸式，非一般按钮弹片式。

7. 屏幕左上角小开关打上员工模式，开关打下是贵宾模式。

8. 可提供门禁信号直接驱动人行闸机,风淋室,电磁锁,玻璃门磁等门禁设备.静电测试合格风淋室门开,测试失败,风淋室不打开,禁止通行。

产品使用步骤

1. 检测人员须先把手腕带插入测试孔。

2. 双脚站立于检测板上。

3. 用手指同时触摸检测仪两片金属片。

4. 检测人员触摸金属片的瞬间，即可实现并完成检测。

注意事项：

该套系统配置件如下：

1. 测试系统软件。

2. 测试仪主体及脚板。

3. （220V输入）12V DC开关电源。

4. 产品说明书

5. 安装连接线

6. 补充说明：此产品可直接驱动人行通道闸机和电磁锁，实现ESD系统门禁功能。

注：本仪器另可符合国家标准，由客户定制测试范围的上限及下限电阻值。

产品安装：

1. 将测试仪固定立式安装在需要位置。

2. 使用配套电线将测试仪和脚踏板连接接并按通网络。

3. 通过220V AC-12V DC变压器输入电源。

性能参数：

工作电压：输入AC22V,输出DC12V.

外形尺寸：300*220*1050mm

工作时间：无限制。

环境条件：湿度：0%～90% /  温度：5℃～40℃。

可外接电锁，直接驱动三辊闸.摆闸.翼闸电磁锁,风淋室门禁等。

出厂默认设备：

手腕带：750KΩ-10000KΩ

静电鞋：750KΩ-100000KΩ

测试仪精度：5%-10%

静电测试翼闸系统的组成：

翼闸可分为单，双机芯，通过不同的机芯组合成多通道，也可按客户的实际通道需要订做，每个所属通道翼闸机芯内都设有人体综合测试仪系统和门禁管理软件一套。

1. 只需贵公司任何一台电脑同一个路由器网上邻居，可以看到Exel分析表格供管理者使用，

2. 静电测试系统设有4种模式可借选择：

(1）同时检测手和脚，此模式适用于工作线作业员。

(2）只检测脚，些模式适用于需要进入车间，但不直接接接触产品者如QC，仓管员等。

(3）只检手，此模式适用于流水线打包装者或物流员。

(4）屏幕左上角小开关打上员工模式，开关打下是贵宾模式。

3. 机器上外置8寸液晶显示屏，实时显示测试信息，包括员工姓名工号检测类型和实时电阻。

4. 支持多种人员识别方式，如刷卡识别，指纹识别，人脸识别等

5. 断电自动开闸，符合消防紧急疏散要求。

6. 软件系统自主开发安全可靠，一个完整的测试不超过3秒钟，方便快捷。

系统主要功能及优势

1. 支持简繁英3种语言，任意择语言，也可以添加其他语言。

2. 可自定义公司名称，自定义测试项目，测试范围等。

3. 语音提示测试功能：语音播报测试结果。

4. 实时显示测试电阻值，和图标直观显示，刷卡等，数据自动采集。

5. 支持全屏幕记录显示，支持真人语音播报。

6. 测试手腕带（支持单回路/双回路/无绳）。

7. 测试静电鞋（支持单脚测试与双脚测试）。

8. 测试+刷卡+人员信息+阻值实时显示。

9. 可以和考勤软件协调工作。

10. 数据提供导入导出功能；方便客户进行处理工作。

11. 软件自动同步时间，人员名单自动同步到ESD设备。

12. 多种报表自动汇总，未刷卡名单，测试记录分左脚，右脚，手腕带多种明细等

13. 数据更新可以任意选择，速度稳定，操作随意。

14. 数据库可以配合考勤软件对接，支持多用户多机实时管理监控。

15. 客户端软件可脱机使用。

录入读卡人信息

打开计算机打到D盘，打开ZKTimeManager_Release_0719，打开CardReader-x64，打开CardReader.exe 弹出

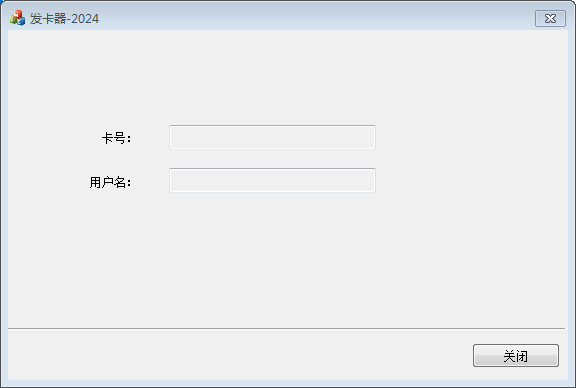

图2

1. 用卡刷一下可以写的卡号

2. 再刷第二次可以写用户名

3. 填写完成后创建新用户

使用时

打开计算机在D盘找到1.（ ZKTimeManager_Release_0719） 双击，弹出2.（ZKTimeManager.exe）双击

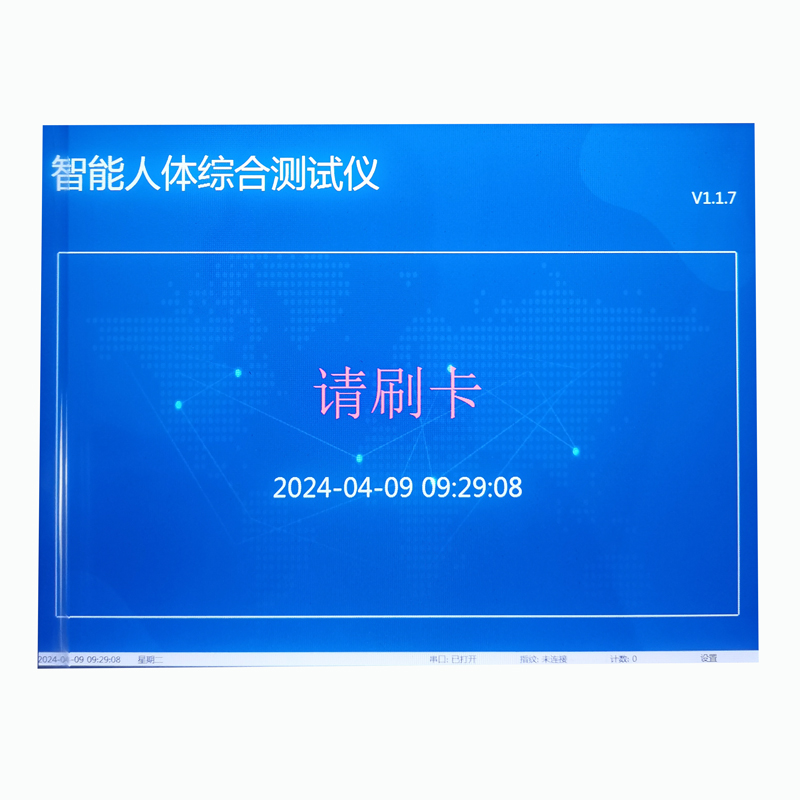

图3

数据查询

1. 打开计算机在D盘找到 ZKTimeManager_Release_0719，找到Record 双击进去可以看到最新数据

2. 也可以找到你保存目录的盘打开。

3. 可以把保存的盘共享给同一个路由器也电脑。

4. 也可以把拷给其他U盘。

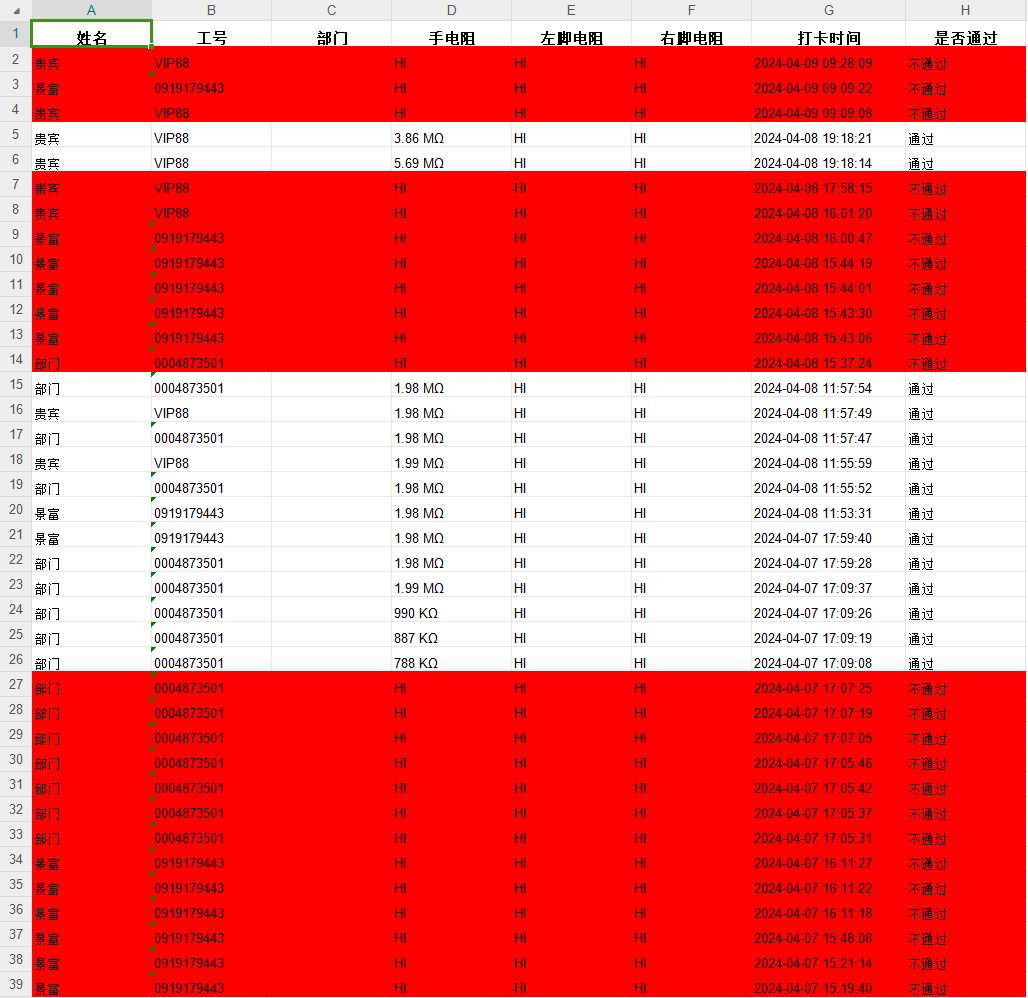

图4

测试不合格人员高色显示
